0574-86628368 13656881518
0574-86628368 13656881518

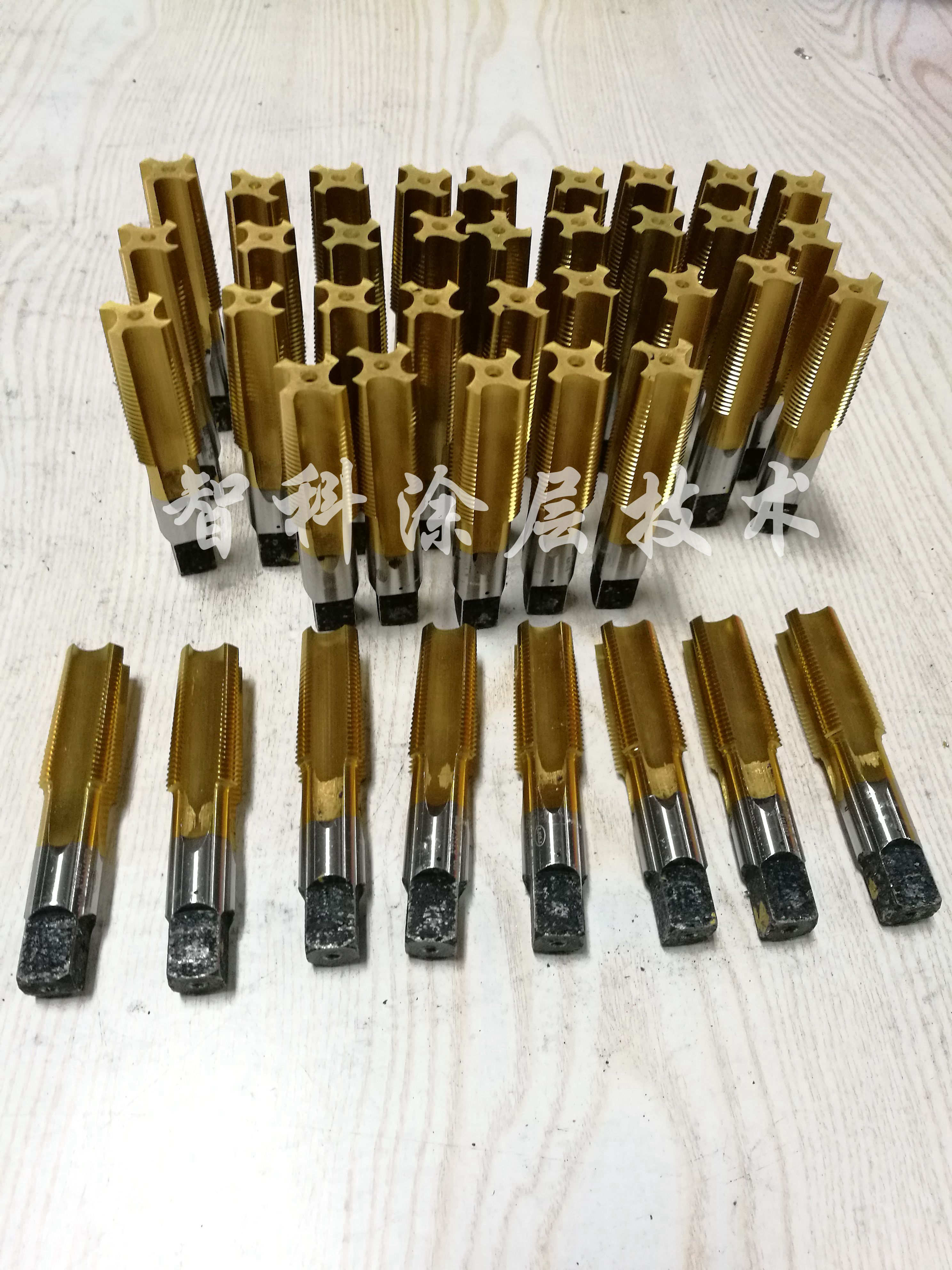

刀具涂層如銑刀、鉆頭、鋸片、絲攻、絞刀、拉刀、滾齒刀等，經(jīng)納米涂層涂覆后，在切削過(guò)程中刀刃部分可以承受高達(dá)800℃高溫仍然保持良好的硬度，同時(shí)刃具表面有了更多的磨損容量和更低的摩擦系數(shù)，因此可以降低切削受力，提高產(chǎn)品表面質(zhì)量及精度。經(jīng)過(guò)納米涂層后不但可以延長(zhǎng)刀具的使用壽命，還可以提高切削參數(shù)，甚至實(shí)現(xiàn)干式切削，除去切削液的使用，保護(hù)了環(huán)境同時(shí)又降低了制造成本。
優(yōu)點(diǎn)：
1.大幅提高刀具壽命
2.更加耐高溫，可干式切削
3.提高切削參數(shù)
4.提高生產(chǎn)效率
5.被加工產(chǎn)品質(zhì)量提升
鍍鈦技術(shù)應(yīng)用主要分為以下幾種：
1、切削刀具類
細(xì)微納米級(jí)顆粒的PVD涂層顯微結(jié)構(gòu)兼?zhèn)涓唔g性、高硬度、高抗氧化性的特性，并可實(shí)現(xiàn)加工過(guò)程中無(wú)摩擦排屑的極光滑表面。在涂層沉積過(guò)程中，做到涂層與產(chǎn)品基體的超強(qiáng)附著，同時(shí)可以有效的控制涂層的沉積厚度（單邊0.5微米─6微米），針對(duì)不同的產(chǎn)品類型涂層處理。PVD后的刀具也具備了CVD后的熱穩(wěn)定性，從而實(shí)現(xiàn)刀具（拉刀、銑刀、絲攻、鉆頭、刀粒、分中棒等）的強(qiáng)力高效加工，使其具備卓越的使用性能。
2、模具類、模具配件類及其機(jī)械零件類
針對(duì)不同的模具（塑膠模、五金沖壓模、壓鑄模、、成型模、引伸模、拉伸模、翻邊模等）和模具配件（沖棒、頂針）、機(jī)械耐磨、耐蝕零件等高要求五金制品所采用的PVD涂層工藝，可顯著提高產(chǎn)品表面硬度、耐磨性、耐蝕性、耐熱性以及潤(rùn)滑性；并能方便脫膜，大力提升模具、零件的品質(zhì)（如表面粗糙度、耐磨性、精度等）和使用壽命，使其有效的發(fā)揮產(chǎn)品的潛能。
3、醫(yī)療器械、金屬五金制品類
PVD涂層技術(shù)可以廣泛應(yīng)用于各類磨損、咬合、腐蝕、粘著、融合等而引起失效的工具、模具、機(jī)械零件、醫(yī)療器械等。其中，因磨損引起的失效的產(chǎn)品（如：沖裁、冷鐓、粉末成型等）涂層后可提高壽命2-20倍以上；因咬合引起產(chǎn)品或模具的拉傷問(wèn)題（如：引伸模、拉伸模、翻邊模等），涂層后可以從根本上予以解決。PVD涂層處理適用的材料：承受加熱溫度大于230度而不受影響的金屬材料。
4、應(yīng)用實(shí)例：
模具名稱 涂層類型 模具材料 被加工材料 使用效果
刀具類 TiN(氮化鈦) SKD11 0.5mm不銹鋼 提高9倍以上
模具配件沖棒TiN(氮化鈦) Cr12MoV 低碳鋼板 提高5倍以上
粉末冶金模具 CrN(氮化鉻) DC53 WC+Co粉末 提高12倍以上
拉伸模具 TiCN(碳氮化鈦) SKD11 低碳鋼板 解決模具、產(chǎn)品拉傷問(wèn)題
壓鑄模具 AlCrN(氮化鉻鋁) H13 鋁合金6063 解決粘鋁料現(xiàn)象，模具壽命延長(zhǎng)
納米PVD涂層處理的通常稱謂：鍍鈦、離子電鍍、真空電鍍、鍍膜、納米涂層、涂層等。
