0574-86628368 13656881518
0574-86628368 13656881518
PVD涂層助力模具制造及應(yīng)用
生產(chǎn)周期長、加工精度高使得模具造價高昂，同時好的模具在加工產(chǎn)品過程中應(yīng)該能夠確保產(chǎn)品表面品質(zhì)優(yōu)異。合理應(yīng)用表面處理技術(shù)以獲得高精度模具表面，是提高產(chǎn)品精度及表面質(zhì)量的必要條件。
隨著汽車行業(yè)競爭的日益激烈和經(jīng)濟(jì)狀況的日益惡劣，汽車零件生產(chǎn)廠家對生產(chǎn)成本的關(guān)注度與日俱增。零件生產(chǎn)成本的很大一部分來自于工模具的成本，而模具則是其中一個非常重要的部分。模具因生產(chǎn)周期長，加工精度高而造價高昂，所以生產(chǎn)廠家總是希望模具使用壽命能夠足夠長，同時好的模具在加工產(chǎn)品過程中應(yīng)該能夠確保產(chǎn)品表面品質(zhì)優(yōu)異。
在眾多的表面處理方法中，PVD涂層無疑是解決以上問題的首選方法。從成本的角度考慮，花費在PVD涂層的投入只占模具成本的幾十分之一，卻能夠得到壽命和被加工零件表面品質(zhì)的顯著提升。
與傳統(tǒng)的表面熱處理方式相比，一般PVD涂層后的表面硬度要高數(shù)倍至數(shù)十倍以上，這就使得經(jīng)過PVD處理的模具壽命會在原來的基礎(chǔ)上提高數(shù)倍至數(shù)十倍以上。從使用壽命的角度上看，工具的成本得到很大程度的降低。由于模具壽命的提高，機(jī)器因更換模具而停機(jī)對產(chǎn)能的影響也大為降低。
一般PVD涂層由于本身特點，其摩擦系數(shù)要遠(yuǎn)小于普通金屬材料。例如，經(jīng)過表面拋光的金屬材料的表面摩擦系數(shù)一般在0.9左右，而PVD涂層材料對鋼材的摩擦系數(shù)在0.1～0.6之間。較小的摩擦系數(shù)使經(jīng)PVD處理的模具在加工過程中與被加工零件的表面摩擦降低，零件表面品質(zhì)遠(yuǎn)好于沒有涂層的模具所生產(chǎn)的零件。
智科涂層技術(shù)中心：

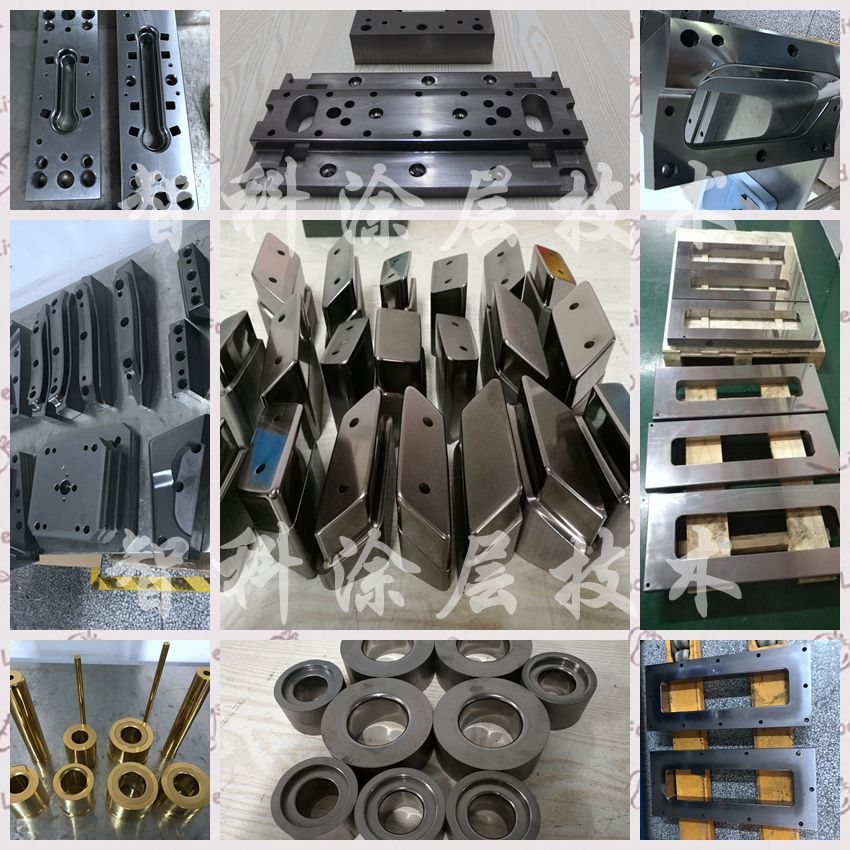

針對汽車零件加工行業(yè)的特點，智科公司同時推出多種性能卓越的真空納米pvd涂層，如氮化鈦（TiN）、碳氮化鈦（TiCN）、氮化鋁鈦（TiAlN）、氮化鉻（CrN）、類金剛石薄膜（DLC）、納米結(jié)構(gòu)涂層（nACo）等。這類涂層的基本特點是都具有很高的硬度（HV2500，-- HV3200）和較低的摩擦系數(shù)（0.1～0.2，-- 0.2～0.3）。這些涂層應(yīng)用于金屬薄板（厚度<10mm）的沖壓、折彎等冷作成形模具上得到了很好的效果。
以制造汽車排氣管蓋的模具為例，該模具的主要功能為折彎拉伸成形，可選用的涂層TiN（氮化鈦）、TiAlN（氮化鋁鈦）等。由于TiAlN對材料的粘性較小，如果該模具不做任何表面PVD處理，在使用過程中，每個模具平均沖壓100個零件，操作人員就不得不對模具進(jìn)行拋光處理。如果模具表面進(jìn)行TiN涂層處理的話，模具使用壽命可以達(dá)到5000個零件。產(chǎn)能大為提高，而且在整個使用壽命范圍內(nèi)，無需人工對模具進(jìn)行拋光。
應(yīng)用實例：
模具名稱 涂層類型 模具材料 被加工材料 使用效果
沖裁模具 TiN(氮化鈦) SKD11 0.5mm不銹鋼板 提高9倍以上
沖頭模具 TiN(氮化鈦) Cr12MoV 低碳鋼板 提高5倍以上
粉末冶金 CrN(氮化鉻) DC53 WC+Co粉末 提高12倍以上
引伸模具 TiCN(碳氮化鈦) SKD11 低碳鋼板 解決模具、產(chǎn)品拉傷問題
壓鑄模具 AlCrN(氮化鉻鋁) H13 鋁合金6063 解決粘鋁料現(xiàn)象，模具壽命延長
納米PVD涂層處理的通常稱謂：鍍鈦、離子電鍍、真空電鍍、鍍膜、納米涂層、涂層等。
更多PVD涂層資料歡迎來電垂詢！
